Przy naprawie plotera do testowania taśm Fpc używany jest tester Canon AY3-4504-000000.

Tester fabryczny jest dosyć nieporęczny w obsłudze i wymaga ciągłego naciskania przycisku testowego przy ręcznym przesuwie głowicy. W zasadzie nigdy nie wiadomo czy taśmy Fpc łączące płytę główną z płytą głowicy nie przerywają w pewnych określonych miejscach w wyniku zużycia mechanicznego.

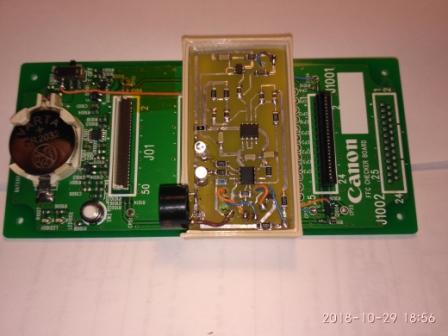

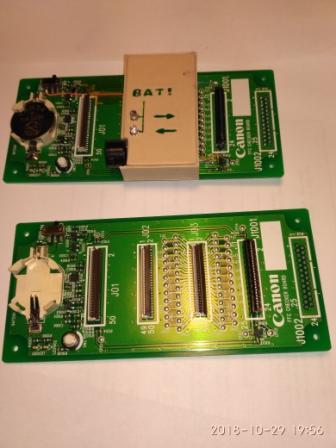

Powstała w związku z tym modyfikacja tester która mierzy w sposób ciągły taśmy Fpc oraz sprawdza czy rezystancja mieści się w zdefiniowanym okienku dyskryminatora rezystancji.

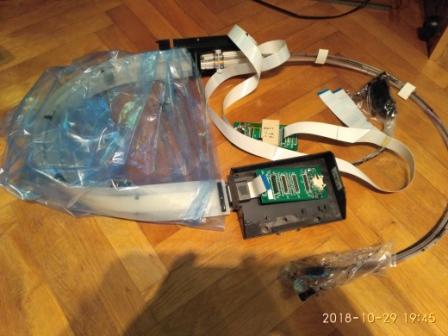

Modyfikacja bardzo ułatwia poszukiwanie usterki złamanej taśmy Fpc. Zapinam tester do taśmy od strony płyty głównej a druga część testera zapina się przy taśmie na wózku karetki głowicy.

Teraz można poruszać wiązkami, przesuwać karetkę głowicy a tester w sposób ciągły mierzy taśmę. Jeżeli nastąpi przerwa lub rezystancja nagle wzrośnie to tester zapiszczy buzerem. Można w ten sposób zlokalizować bardzo dokładnie w którym miejscu jest uszkodzenie-złamanie paska lub jest przetarta izolacja i łapie chassis plotera.
